硅锶

　　一、产品应用：

　　硅锶合金主要作为铸造孕育剂使用，锶在硅铁孕育剂中是有效的促进孕育元素，当过冷度较大时，锶有减少共晶团数的特殊作用，可减少铸件的缩孔、缩松缺陷。

　　二、性能特点：

　　减少白口能力比硅铁约高50%，断而均匀性和抗衰退能力比硅铁更好，同时不增加共晶团数，易溶解、形渣少。

　　锶硅铁(硅锶孕育剂)

　　强墨化孕育剂 其墨化能力显著优于75硅铁与碳硅钙孕育剂相比墨化能力相近，但它的熔点低溶解性好含钙量低形渣少，允许有较低的孕育温度与硅铁、钡硅铁相比其突出的特点是减少白口的同时并不显著增加共晶团数，因此可减少缩松倾向改善铸件致密性和耐水压能力。

　　三、适用范围：

　　适用于薄壁或激冷的高硫低硫灰铸件具有较强的墨化能力，也用于球墨铸铁以增加球墨数，特别是高镍耐蚀球铁(含Ni14%，Cu6%，Cr2%,Si1.5%)另外，由于它减少白口又不明显增加共晶团数，特别适用于要求铸件致密无疏松、耐水压的灰铸件上效果良好，与碳硅钙强墨化孕育剂不同可允许铁水温度低，同时含钙、铝量低，形渣少，铸件无针空缺陷。

　　四、使用方法：

　　包内冲入法，添加量比硅铁减少30%,对灰铸铁约0.1-0.3%合金铸铁可适当增加，孕育温度允许的范围1360-1460℃，一般为1400-1600℃。

　　孕育剂应加入到流进浇包的金属流中，不要在铁水表面加入或把孕育剂放在包低，添加粒度及注意事项与硅铁相同。

　　五、粒度和包装：

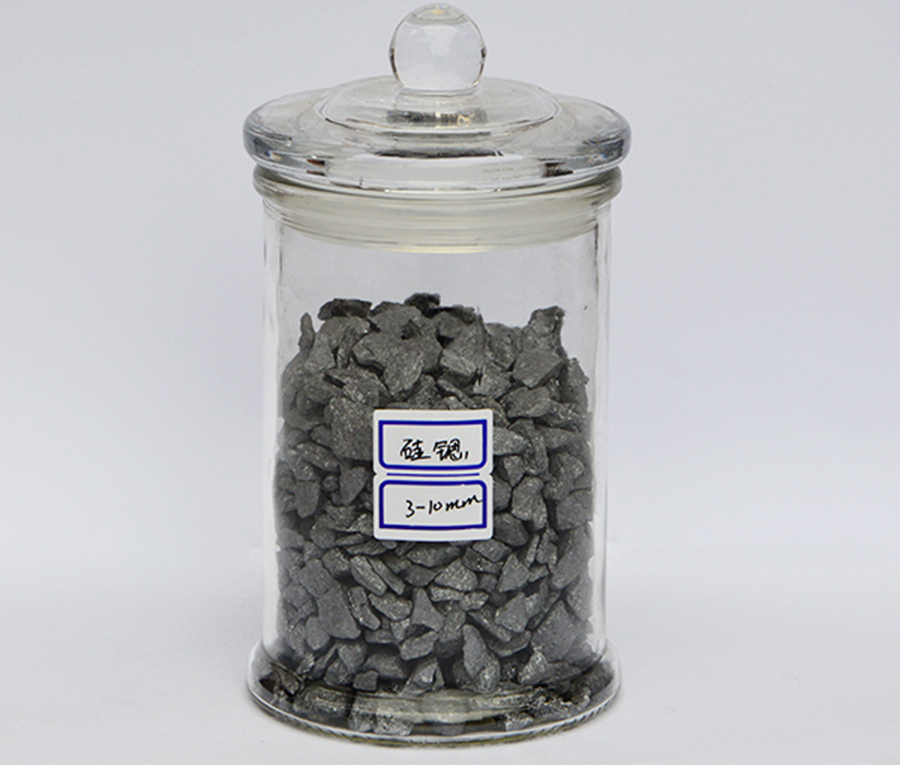

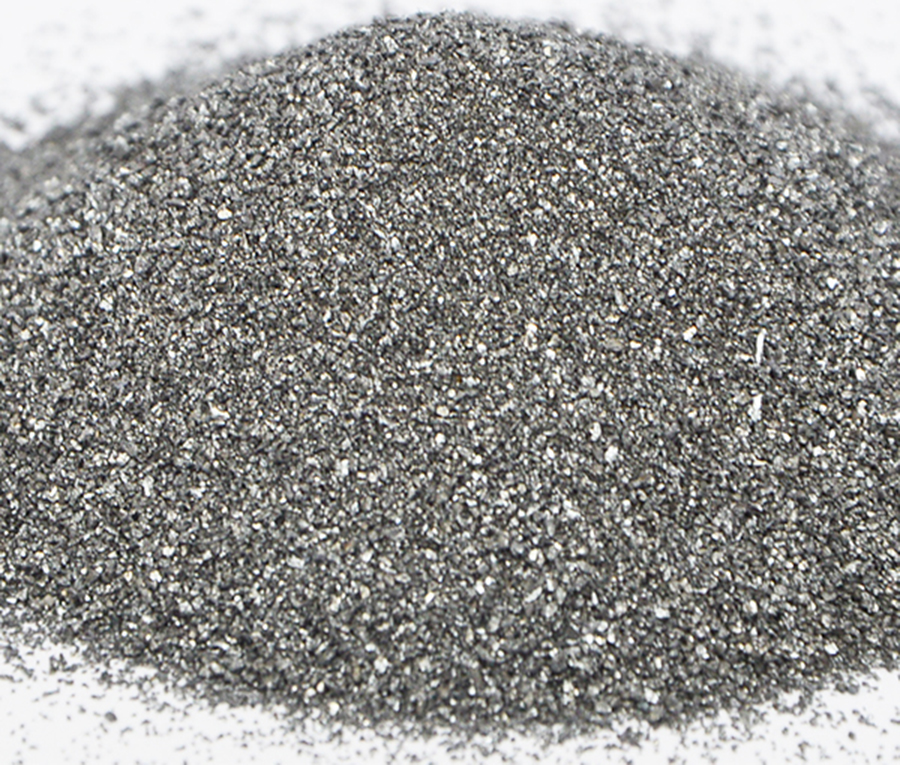

　　以0.2-0.8mm、0.5-2mm、1-10mm、3-10mm的粒度和25kg的编织袋包装供货或外加1吨或0.5吨大袋，吨装塑编袋，亦可根据用户要求供货。

　　六、硅锶孕育剂含量：
